Hej tam! Jako dostawca zespołów hamulcowych często otrzymuję pytania dotyczące działania zespołów hamulcowych wiroprądowych. Pomyślałem więc, że opiszę to w tym poście na blogu.
Podstawy wirowania - hamowanie prądem
Na początek porozmawiajmy o tym, na czym polega hamowanie prądami wirowymi. Hamowanie wirowo-prądowe jest bezkontaktową metodą hamowania. Oznacza to, że nie ma fizycznego kontaktu pomiędzy częściami hamującymi, jak w tradycyjnym hamulcu ciernym.
W układzie hamowania wiroprądowego proces opiera się głównie na indukcji elektromagnetycznej. Kiedy materiał przewodzący porusza się w polu magnetycznym lub gdy zmienia się pole magnetyczne wokół materiału przewodzącego, powstają prądy elektryczne zwane prądami wirowymi. Te prądy wirowe generują następnie własne pola magnetyczne, a interakcja między pierwotnym polem magnetycznym a polem magnetycznym prądów wirowych tworzy siłę. Siła ta działa w kierunku przeciwnym do ruchu, co spowalnia poruszający się obiekt.
Elementy jednostki hamowania wirowo-prądowego
Aby lepiej zrozumieć proces pracy, musimy poznać główne komponenty. Zasadniczo istnieją dwie kluczowe części: źródło pola magnetycznego i element przewodzący.
Źródłem pola magnetycznego może być magnes trwały lub elektromagnes. Magnesy trwałe są proste i nie wymagają zewnętrznego źródła zasilania. Zapewniają stałe pole magnetyczne. Z drugiej strony elektromagnesy pozwalają na większą kontrolę. Zmieniając prąd elektryczny przepływający przez elektromagnes, możemy regulować siłę pola magnetycznego. Oznacza to, że możemy zmieniać siłę hamowania w zależności od różnych wymagań.
Elementem przewodzącym jest zwykle metalowy krążek lub bęben. Jest wykonany z materiału o dobrej przewodności elektrycznej, takiego jak miedź lub aluminium. Kiedy ten element przewodzący porusza się w polu magnetycznym wytwarzanym przez źródło pola magnetycznego, indukowane są prądy wirowe.
Proces pracy krok po kroku
Przyjrzyjmy się krok po kroku procesowi pracy zespołu hamującego wiroprądowego.
Krok 1: Stan początkowy
Na początku element przewodzący porusza się. Może to być obracająca się tarcza w maszynie lub ruchomy bęben w niektórych zastosowaniach przemysłowych. Źródło pola magnetycznego znajduje się na miejscu i wytwarza pole magnetyczne. Siła hamowania nie ma jeszcze wpływu na element przewodzący, ponieważ nie ma ruchu względnego, który mógłby wywołać znaczące prądy wirowe.
Krok 2: Indukowanie prądów wirowych
Gdy element przewodzący zaczyna poruszać się w polu magnetycznym, zmienia się strumień magnetyczny przez materiał przewodzący. Zgodnie z prawem indukcji elektromagnetycznej Faradaya ta zmiana strumienia magnetycznego indukuje siłę elektromotoryczną (EMF) w elemencie przewodzącym. Pole elektromagnetyczne powoduje następnie przepływ prądów wirowych w materiale przewodzącym.
Te prądy wirowe mają charakter kołowy. Płyną w pętlach w materiale przewodzącym. Kierunek prądów wirowych jest określony przez prawo Lenza, które stwierdza, że indukowany prąd zawsze będzie przeciwstawiał się zmianie strumienia magnetycznego, która go spowodowała.
Krok 3: Tworzenie przeciwstawnych pól magnetycznych
Kiedy prądy wirowe płyną, tworzą własne pola magnetyczne. Te pola magnetyczne oddziałują z pierwotnym polem magnetycznym wytworzonym przez źródło pola magnetycznego. Zgodnie z prawami magnetyzmu przeciwne pola magnetyczne odpychają się. Zatem pole magnetyczne prądów wirowych wytwarza siłę, która przeciwdziała ruchowi elementu przewodzącego.
Siłę tę nazywamy siłą hamowania. Im silniejsze prądy wirowe, tym silniejsze przeciwne pole magnetyczne i tym większa siła hamowania.
Krok 4: Zwalnianie
Siła hamowania stopniowo spowalnia ruch elementu przewodzącego. Wraz ze spadkiem prędkości elementu przewodzącego zmniejsza się również szybkość zmiany strumienia magnetycznego. To z kolei zmniejsza siłę indukowanych prądów wirowych. Ostatecznie siła hamowania równoważy się z innymi siłami działającymi na poruszający się obiekt, a obiekt zatrzymuje się lub osiąga stabilnie zmniejszoną prędkość.
Zalety jednostek hamowania wirowo-prądowego
Jedną z największych zalet hamulców wiroprądowych jest to, że zapewniają one płynną i cichą pracę. Ponieważ pomiędzy częściami układu hamulcowego nie ma tarcia, nie ma potrzeby wymiany zużytych klocków i okładzin hamulcowych. Zmniejsza to koszty konserwacji i przestoje.
Kolejną zaletą jest sterowność. Dzięki elektromagnesom możemy precyzyjnie regulować siłę hamowania według potrzeb. Jest to bardzo przydatne w zastosowaniach, w których wymagane są różne poziomy hamowania w różnych momentach.
Zastosowania jednostek hamowania wirowego - prądu
Jednostki hamujące wiroprądowe znajdują zastosowanie w szerokim zakresie zastosowań. W sektorze przemysłowym są one często stosowane w maszynach takich jakPrzemysłowa tokarka samochodowa do samochodów ciężarowych Prasa Przetwornica częstotliwości Hamulec. Maszyny te wymagają dokładnego i niezawodnego hamowania, aby zapewnić bezpieczną i wydajną pracę.
Wykorzystuje się je także w transporcie. Na przykład w niektórych pociągach stosowane są hamulce wiroprądowe. Hamulce wiroprądowe zapewniają niezawodny sposób na spowolnienie pociągu bez zużycia związanego z hamulcami ciernymi.
W przemyśle motoryzacyjnym kolejnym zastosowaniem jest ABS (Anti-Lock Braking System). TheZespół hamulca ABSpomaga zapobiegać blokowaniu się kół podczas hamowania, poprawiając bezpieczeństwo jazdy.
Wybór odpowiedniego wirówki – prądowa jednostka hamowania
Wybierając jednostkę hamującą wiroprądową, należy wziąć pod uwagę kilka czynników. Przede wszystkim pomyśl o wymaganej sile hamowania. Zależy to od masy poruszającego się obiektu i prędkości, z jaką należy go zatrzymać. Należy także wziąć pod uwagę środowisko operacyjne. Jeśli urządzenie będzie używane w trudnych warunkach, musi być trwałe i odporne na korozję i kurz.

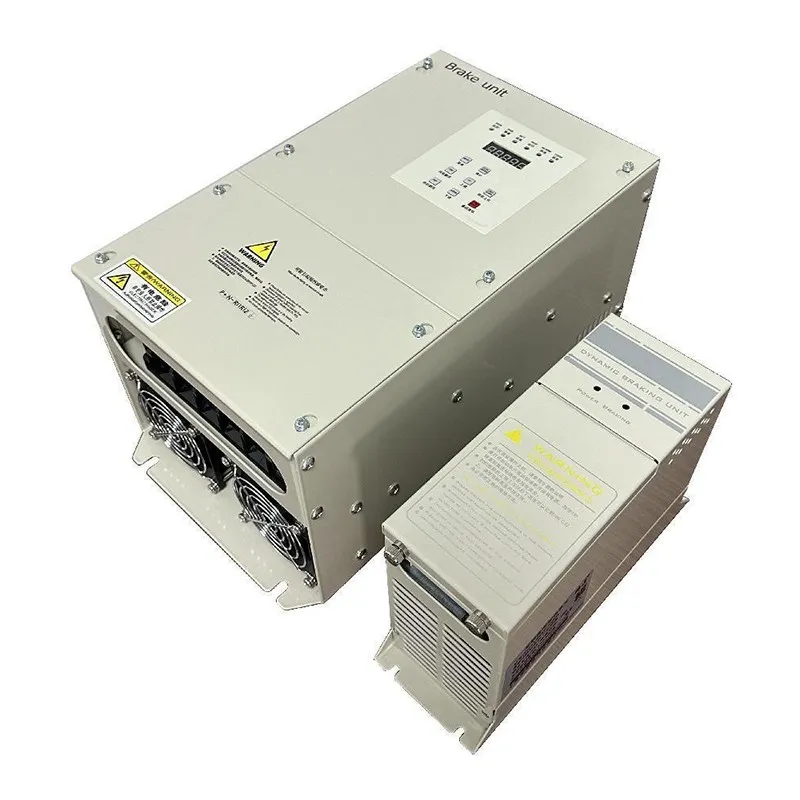

W naszej firmie oferujemy różnorodne zespoły hamulcowe wiroprądowe, odpowiadające różnym potrzebom. Na przykład naszJednostka hamująca 380Vnadaje się do zastosowań przemysłowych, które wymagają określonego napięcia.
Konkluzja i jak iść do przodu
A więc tak to wygląda – proces pracy zespołu hamującego na prąd wiroprądowy. Jednostki te stanowią doskonałą opcję do wielu zastosowań ze względu na ich płynną pracę, sterowność i niskie wymagania konserwacyjne.
Jeśli szukasz wysokiej jakości układu hamulcowego na prądy wirowe, jesteśmy tutaj, aby Ci pomóc. Mamy zespół ekspertów, którzy mogą pomóc w wyborze odpowiedniego urządzenia do Twoich konkretnych potrzeb. Niezależnie od tego, czy działasz w branży przemysłowej, transportowej czy motoryzacyjnej, mamy rozwiązania, których szukasz.
Nie wahaj się skontaktować i rozpocząć rozmowę na temat potrzeb związanych z modułem hamulcowym. Chętnie nawiążemy z Państwem współpracę i zapewnimy produkty i usługi na najwyższym poziomie.
Referencje
- Podręczniki fizyki dotyczące elektromagnetyzmu i pól magnetycznych.
- Raporty branżowe na temat technologii hamowania i ich zastosowań.
